DN100~DN3000mm Joints d'expansion de clous à charnière / Joints d'expansion de tuyaux en acier

1. articulations d' expansion à charnière

Joints de dilatation à charnière unique

Composé d'un seul soufflet avec une épingle, des plaques de charnière, des plaques de levage et d'autres composants structurels.La poussée et la pression du joint d'expansion du soufflet à charnière unique sont supportées par la charnière, ce qui garantit que le joint de dilatation ne peut pas absorber le mouvement axial et protège les soufflets métalliques de la torsion.avec leur capacité de compensation proportionnelle à la distance.

• Pression de conception: 0,1 à 2,5 MPa
• Température de conception: -25 à 800 °C
• Type de raccordement: Flange/soudure
• Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
• Les normes suivantes sont applicables:

2. Joint de dilatation à charnière universel

Composé de deux soufflets reliés par un tuyau intermédiaire, d'une épingle, de plaques de charnière, de plaques de levage et d'autres composants structurels.Ce joint d'expansion absorbe le déplacement latéral et angulaire dans un plan tout en résistant à la poussée de pression des soufflets, de sorte que la pression ne soit pas transmise vers des points fixes et des rails de guidage dans le système de tuyauterie.La charnière assure que le joint de dilatation ne peut pas absorber le mouvement axial et est utilisé pour protéger les soufflets métalliques de la torsionDans la conception, la pression absorbée par la charnière doit dépasser la quantité qu'elle peut absorber..

• Pression de conception: 0,1 à 2,5 MPa
• Température de conception: -25 à 800 °C
• Type de raccordement: Flange/soudure
• Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
• Les normes suivantes sont applicables:

3- Un joint à expansion universelle

Composé de deux soufflets reliés par un tuyau de connexion et d'un système de double cardan circulaire,cette articulation de dilatation peut absorber des mouvements latéraux importants dans n'importe quel plan et des mouvements angulaires dans n'importe quelle directionLe cardan peut être circulaire ou carré. Pour le cardan circulaire, leur couple doit être pris en compte, tandis que pour les carrés, l'instabilité due à la flexion doit être prise en compte.l' épingle, et la capacité des plaques de charnière à résister à la poussée de pression et à d'autres forces externes supplémentaires, l'articulation de dilatation absorbe la poussée de pression interne sans exercer de force externe sur le pipeline.En conséquenceIl est possible de simplifier l'installation du support de pipeline.

Portée d'application: divers systèmes de pipelines complexes, compensant le déplacement angulaire dans divers systèmes de pipelines spatiaux tels que les pipelines en forme de L, en forme de Z et en forme de U.

• Pression de conception: 0,1 à 4 MPa
• Température de conception: -25 à 800 °C
• Type de raccordement: Flange/soudure
• Pour les véhicules de type à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à:
• Les normes suivantes sont applicables:

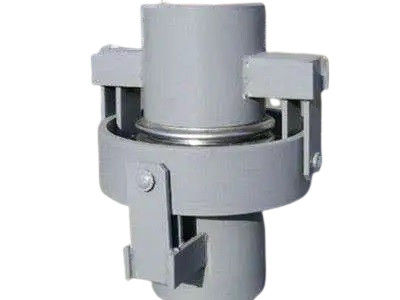

4Un simple carénage est un joint d' expansion.

Ce type de joint d'expansion peut absorber le déplacement angulaire de la conduite dans n'importe quel plan.non seulement il retient la poussée de pression de la conduite mais aussi absorbe le déplacement angulaire dans n'importe quel planLe joint de dilatation absorbe la poussée de pression interne sans exercer une force externe sur le pipeline, il est donc possible de simplifier l'installation du support du pipeline.Le cardan peut être circulaire ou carréePour les cardans circulaires, leur couple doit être pris en considération, tandis que pour les carrés, l'instabilité due à la flexion doit être prise en compte.

Portée d'application: divers systèmes de pipelines complexes, compensant le déplacement angulaire dans divers systèmes de pipelines spatiaux tels que les pipelines en forme de L, en forme de Z et en forme de U.

• Pression de conception: 0,1 à 4,0 MPa
• Température de conception: -25 à 800 °C
• Type de raccordement: Flange/soudure
• Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
• Les normes suivantes sont applicables:
