Un seul et universel attaché à l'aide d'une corde à expansion, diamètre de la jointure DN100~DN3000mm

Joints de dilatation de basse tension

• Le joint d'expansion des soufflets à simple jointure

Le joint d'expansion à souffle unique est constitué d'un souffle relié à une extrémité avec des extrémités soudées ou à l'extrémité de brides fixes.la différence réside dans l'inclusion d'un système de tige de cordage capable de résister à la poussée sous pressionIl est principalement utilisé pour absorber le déplacement axial et une petite quantité de déplacement latéral.permettant un déplacement axial à une position fixe. Lorsqu'il est équipé de deux tiges d'attache, il peut également absorber le mouvement angulaire dans un seul plan. Ce type de joint de dilatation convient aux systèmes de pipeline sans ancres principales.En raison de sa structure simple et de son faible coût, ce qui en fait une considération prioritaire partout où cela est possible dans les installations de pipelines.

Pression de conception: 0,1 à 0,25 MPa

Température de conception: -25 à 800 °C

Type de raccordement: Flange/soudure

Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Les normes suivantes sont applicables:

Matériaux personnalisés: acier inoxydable de la série 300, Inconel600, Inconel625, Incoloy800, Incoloy825, FN-2, B315

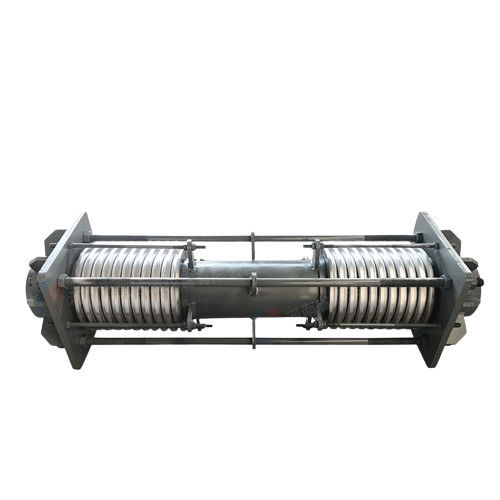

• Un joint de dilatation universel:

Le joint d'expansion universel à souffle lié se compose de deux soufflets reliés par un tuyau intermédiaire, ainsi que de tiges de lier, de plaques d'extrémité, de rondelles sphériques et coniques et d'autres composants structurels.Le système de la tige peut absorber le déplacement latéral dans n'importe quel plan et résister à la poussée de pression des souffletsLes barres de cordage sont disposées en deux ensembles ou plus répartis uniformément autour de la circonférence de l'articulation de dilatation.le joint de dilatation peut dévier librement dans le sens angulaire et latéralToutefois, lorsque trois ou plusieurs tiges sont installées, seule une déviation latérale est possible.

Pression de conception: 0,1 à 2,5 MPa

Température de conception: -25 à 800 °C

Type de raccordement: Flange/soudure

Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.

Les normes suivantes sont applicables:

Matériaux personnalisés: acier inoxydable de la série 300, Inconel600, Inconel625, Incoloy800, Incoloy825, FN-2, B315
