Détails du produit
Lieu d'origine: Chine
Nom de marque: HNEENERGY
Certification: ASME, ANSI, DIN, JIS,ISO etc.
Numéro de modèle: joint d'expansion en caoutchouc sur mesure
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: cas en bois ou palettes ou selon les exigences des clients
Délai de livraison: 7 à 30 jours
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, L/C, T/T, Western Union, MoneyGram, L/C, T/T, L/C, T/C, L/C, T/C
Capacité d'approvisionnement: 30000 morceaux par mois
Température: |
-200 à 70 °C |
La température instantanée: |
peut atteindre 115°C |
la température de fonctionnement: |
70°C à 115°C |
Diamètre: |
plus de 200 |
Pression de travail: |
plus de 1,5 MPa |
Température: |
-200 à 70 °C |
La température instantanée: |
peut atteindre 115°C |
la température de fonctionnement: |
70°C à 115°C |
Diamètre: |
plus de 200 |
Pression de travail: |
plus de 1,5 MPa |

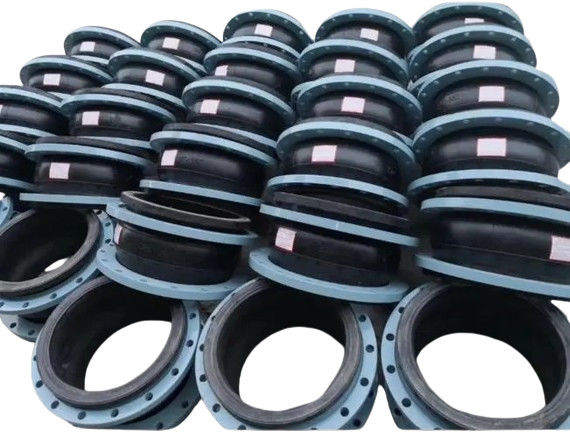

Chine usine personnalisée en caoutchouc naturel joint d' expansion EPDM
1. Joints de dilatation (compensateurs)
Les joints d'expansion sont communément appelés compensateurs. Ils sont constitués d'un ou de plusieurs soufflets (un composant élastique) comme corps de travail principal, ainsi que de connecteurs aux deux extrémités, de supports, de brides,conduits, et autres accessoires.Les joints de dilatation sont des structures flexibles installées sur les coques des navires ou des pipelines pour compenser les contraintes supplémentaires causées par les différences de température et les vibrations mécaniquesEn utilisant l'expansion et la contraction efficaces des soufflets, ils compensent les changements dimensionnels dans les pipelines, les conduits, les navires et ainsi de suite,qui sont causés par l'expansion et la contraction thermiques, ou compenser les déplacements axiaux, latéraux et angulaires des conduites, des conduites, des récipients, etc. Ils peuvent également être utilisés pour la réduction du bruit et des vibrations et les systèmes d'alimentation en chaleur.Afin d'éviter la déformation ou les dommages aux conduites de chauffage causés par l'expansion thermique ou le stress thermique lors du chauffage des conduites de chauffage, des compensateurs doivent être installés sur les pipelines pour compenser l'expansion thermique des pipelines,en réduisant ainsi la contrainte sur les parois des conduites et les forces exercées sur les vannes ou les structures de support.
Comme les joints de dilatation sont des composants compensateurs élastiques capables de se dilater et de se contracter librement, ils présentent les avantages d'un fonctionnement fiable, de bonnes performances et d'une structure compacte, entre autres.Ils sont donc largement utilisés dans des départements tels que l'ingénierie chimique.Il existe différentes formes de joints d'expansion utilisés sur les navires, le joint d'expansion en U étant le plus largement utilisé en termes de forme de souffle,suivie de joints en forme de Ω et en forme de CEn ce qui concerne les joints d'expansion utilisés sur les pipelines, ils sont classés selon la compensation structurelle en joints d'expansion universels, joints d'expansion à pression équilibrée, joints d'expansion à charnière,et articulation d'expansion de cardan.
| Titre principal | Classification | Définition |
| Joints de dilatation métalliques | Extension de l' articulation du coude | Le pliage du tuyau en forme de U ou autre forme, également connu sous le nom de courbes de tension, est un type de joint d'expansion qui utilise la capacité de déformation élastique de la forme pour compenser.Ses avantages sont une bonne résistance, longue durée de vie et production sur site. Les inconvénients sont la consommation d'espace, la consommation élevée d'acier et la résistance élevée au frottement.Ce type de joint d'expansion est largement utilisé dans divers tuyaux à vapeur et de longs tuyaux. |
|
Joints de dilatation de Bellows
|
Un joint d'expansion de souffle est un joint d'expansion en souffle métallique.Afin d'éviter le dépassement du montant admissible de l'indemnisation, des barres de protection ou des anneaux sont installés aux deux extrémités des soufflets et des supports de guidage sont installés aux deux extrémités des conduites reliées.qui peut être utilisé pour compenser les déformations de rotation et les déformations latérales des pipelinesLes avantages de ces joints d'expansion sont l'économie d'espace, l'économie de matériaux, la facilité de normalisation et la production en série, mais l'inconvénient est la durée de vie relativement courte.Les joints d'expansion de Bellows sont généralement utilisés dans les pipelines courts à basse température et pressionAvec l'amélioration de la technologie de production des soufflets, le champ d'application de ce type de joint d'expansion s'élargit.Les joints de dilatation des soufflets peuvent être utilisés dans les systèmes de tuyauterie à une pression maximale de 60,0 MPa. | |
| Joints d'expansion de type glissant | L'articulation de dilatation de type glissant se compose de manches intérieures et extérieures capables de mouvement axial relatif. L'espace entre les manches intérieure et extérieure est scellé avec une boîte de remplissage.maintenir les deux extrémités des tuyaux sur le même axeLe produit se compose principalement de coques (tubes de noyau), de coques, de matériaux d'étanchéité, etc. Il est utilisé pour compenser l'expansion axiale et la rotation axiale par angle arbitraire des pipelines.Il présente les caractéristiques d'un volume réduit et d'un montant de compensation élevé.En faisant glisser le manchon contre le manchon extérieur, il peut compenser l'expansion thermique.La coque intérieure du joint d'expansion de type glissant est reliée au pipeline et adopte le principe et la structure d'un joint dynamique auto-étanché à haute performanceIl peut glisser librement à l'intérieur de la coque avec l'expansion et la contraction du pipeline, et peut répondre aux exigences d'étanchéité de n'importe quel pipeline.Un type d'étanchéité avec un nouveau matériau synthétique est utilisé entre la coque et la pochette intérieure, qui peut résister à des températures élevées, possède une résistance à la corrosion et une résistance au vieillissement, avec une plage de température applicable de -40 à 150 degrés Celsius,et jusqu'à 350 degrés Celsius dans des circonstances particulièresIl peut non seulement assurer le glissement axial, mais également empêcher la fuite du milieu à l'intérieur du tuyau. | |
| Joints de dilatation non métalliques | Joints d'expansion en caoutchouc | Composé de matériaux composites en caoutchouc et en fibre de caoutchouc, de brides en acier, de manches et de matériaux isolants, il est principalement utilisé pour des connexions flexibles entre divers ventilateurs et conduits.Ses fonctions comprennent l'absorption des chocsIl est un accessoire idéal pour l'absorption des chocs, la réduction du bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit.élimination de la fumée et de la poussière dans le domaine de la protection de l'environnement. |
| Joints de dilatation du tissu | Le joint d'expansion du tissu est principalement constitué de tissu en fibres, de caoutchouc et d'autres matériaux résistants aux températures élevées.Les joints d'expansion du tissu peuvent compenser les, produits latéraux et angulaires, avec des caractéristiques telles que l'absence de poussée, la conception simplifiée du support, la résistance à la corrosion, la résistance aux températures élevées, la réduction du bruit, la réduction des vibrations,et autres.Il est particulièrement approprié pour les tuyaux de soufflage à chaud et les tuyaux de fumée et de poussière de la centrale électriqueLe tissu en fibres du compensateur non métallique et le coton isolant lui-même ont les fonctions d'absorption acoustique et d'isolation des vibrations.Par conséquent, ils peuvent réduire efficacement le bruit et les vibrations de la chaudièreLa structure est simple, le poids léger et l'entretien facile. |
Acier inoxydable super austénitique:
Acier inoxydable duplex:2205 Acier à double phase(S31803)
Acier allié à base de nickel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
L'alliage de Hastelloy C-276/C-22/X,MONEL400/K500 est utilisé pour la fabrication de l'alliage.
Nickel pur:N4,N6 ((Ni200,Ni201)
Plaque de titane pour l'estampage:GR1,GR2,TA1,TA2
Acier inoxydable austénitique:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
Je suis désolée.
2. Joints de dilatation en caoutchouc
Les joints d'expansion en caoutchouc sont généralement constitués d'éléments de compensation de forme d'onde lisse avec des brides en caoutchouc aux deux extrémités et des brides métalliques.La surface de l'élément de compensation de forme d'onde est en caoutchouc, et la couche intérieure est constituée de plusieurs couches d'intercalaire renforcé de fibre renforcée ou de bande d'acier (fil).L'intercalaire renforcé de la bande de fibre ou d'acier renforcée (fil) s'étend aux brides en caoutchouc aux deux extrémitésLes joints d'expansion en caoutchouc ont des capacités de compensation de déplacement significatives et peuvent compenser les déplacements axiaux, latéraux,et déplacements angulairesIls ont également la capacité de réduire le bruit, de diminuer les vibrations et de fournir une certaine résistance à la corrosion.absorption efficace des vibrations et réduction du bruit, et faciles à installer, ils peuvent être largement utilisés dans les systèmes de tuyauterie pour l'approvisionnement en eau et le drainage, la climatisation, la protection contre les incendies, les compresseurs, la fabrication de papier, les produits pharmaceutiques, les navires, les pompes, les ventilateurs, etc.
Instructions de sélection
Les joints en caoutchouc sont généralement adaptés à des températures allant de -200°C à 70°C. La température instantanée peut atteindre 115°C et la température de fonctionnement est de 70°C à 115°C.Pour les joints en caoutchouc reliés à une bride à haute pression de travail et à haute température (diamètre supérieur à 200, température supérieure à 70°C, pression de travail supérieure à 1,5 MPa), des joints en caoutchouc de bride avec des dispositifs limités peuvent être sélectionnés.
Lors de l'installation de joints en caoutchouc reliés à une bride, les boulons reliant les brides doivent être enfilés de l'intérieur de la bride aux deux extrémités de la bride,d'une hauteur n'excédant pas 10 mmLes boulons doivent être serrés en diagonale pas à pas.
Pour les joints en caoutchouc reliés par le pivot de jonction, le pivot de jonction aux deux extrémités ne doit pas être remplacé pendant l'installation afin d'éviter une fuite ou un dommage du produit.
Les joints d'expansion en caoutchouc ont des performances, une fiabilité et une durée de vie extrêmement élevées, améliorant ainsi la sécurité des usines et l'intégrité mécanique des équipements.En insérant des produits spécialement conçus dans des systèmes de tuyauterie rigides, les joints d'expansion en caoutchouc peuvent: réduire le déplacement/améliorer la stabilité thermique/réduire les changements thermiques, les contraintes de charge, les fluctuations de pression de la pompe,déformation du système causée par l'usure des sédiments/réduction du bruit mécanique/compensation de la centrifugation/élimination de l'électrolyse entre différents métaux.
