Détails du produit
Lieu d'origine: Chine
Nom de marque: HNEENERGY
Certification: ASME, ANSI, DIN, JIS,ISO etc.
Numéro de modèle: tissu de fibre
Conditions de paiement et d'expédition
Quantité de commande min: 1
Conditions de paiement: L/C, T/T, Western Union et MoneyGram
Matériel: |
les produits de l'acier, des tissus en fibres, des tissus en caoutchouc de silicone, des tissus en c |
Connexion: |
Soudage |
Assistance personnalisée: |
Produits d'usinage |
Matériel: |
les produits de l'acier, des tissus en fibres, des tissus en caoutchouc de silicone, des tissus en c |
Connexion: |
Soudage |
Assistance personnalisée: |
Produits d'usinage |
1. Joints de dilatation (compensateurs)
Les joints d'expansion, également appelés compensateurs, sont des composants essentiels composés d'un ou de plusieurs soufflets comme élément élastique principal, ainsi que de connecteurs, de supports, de brides, de conduits,autres accessoiresCes structures souples sont installées sur les coques des navires ou sur les conduites pour contrer les contraintes supplémentaires résultant des fluctuations de température et des vibrations mécaniques.En exploitant l'expansion et la contraction des soufflets, ils s'adaptent aux changements dimensionnels dans les pipelines, les conduits et les récipients causés par l'expansion thermique, la contraction, les déplacements axiaux, latéraux et angulaires.
Outre la compensation des changements dimensionnels, les joints d'expansion servent également à des fins telles que la réduction du bruit et des vibrations et le soutien des systèmes d'alimentation en chaleur.Pour prévenir les dommages causés aux conduites de chauffage par l'expansion thermique, des compensateurs sont installés pour atténuer les contraintes sur les parois des conduites et les forces exercées sur les vannes ou les structures de soutien.
En raison de leur capacité à se dilater et à se contracter librement, les joints d'expansion offrent des avantages tels qu'un fonctionnement fiable, des performances élevées et une structure compacte.Ils sont largement utilisés en génie chimique.Les joints d'expansion sont disponibles sous diverses formes, les joints d'expansion en U étant les plus courants,suivis de joints en forme de Ω et en forme de C pour les applications de récipientsPour l'utilisation dans les pipelines, ils sont classés en fonction de la compensation structurelle en joints universels, équilibrés par pression, articulés et en joints d'expansion à cardan.
| Titre principal | Classification | Définition |
| Joints de dilatation métalliques | articulation de dilatation du coude | Le pliage du tuyau en forme de U ou autre forme, également connu sous le nom de courbes de tension, est un type de joint d'expansion qui utilise la capacité de déformation élastique de la forme pour compenser.Ses avantages sont une bonne résistance, longue durée de vie et production sur site. Les inconvénients sont la consommation d'espace, la consommation élevée d'acier et la résistance élevée au frottement.Ce type de joint d'expansion est largement utilisé dans divers tuyaux à vapeur et de longs tuyaux. |
|
Joints de dilatation de Bellows
|
Un joint d'expansion de souffle est un joint d'expansion en souffle métallique.Afin d'éviter le dépassement du montant admissible de l'indemnisation, des barres de protection ou des anneaux sont installés aux deux extrémités des soufflets et des supports de guidage sont installés aux deux extrémités des conduites reliées.qui peut être utilisé pour compenser les déformations de rotation et les déformations latérales des pipelinesLes avantages de ces joints d'expansion sont l'économie d'espace, l'économie de matériaux, la facilité de normalisation et la production en série, mais l'inconvénient est la durée de vie relativement courte.Les joints d'expansion de Bellows sont généralement utilisés dans les pipelines courts à basse température et pressionAvec l'amélioration de la technologie de production des soufflets, le champ d'application de ce type de joint d'expansion s'élargit.Les joints de dilatation des soufflets peuvent être utilisés dans les systèmes de tuyauterie à une pression maximale de 60,0 MPa. | |
| Joints d'expansion de type glissant | Le joint d'expansion de type glissant a des manches intérieures et extérieures pour le mouvement axial, scellé avec une boîte de remplissage.et graisseLa coque intérieure glisse contre la coque extérieure pour s'adapter à l'expansion thermique.Un nouveau matériau d'étanchéité synthétique entre les manches résiste à la chaleur, la corrosion et le vieillissement (-40°C à 150°C, jusqu'à 350°C dans des conditions particulières), assurant le glissement et la prévention des fuites. | |
| Joints de dilatation non métalliques | Joints d'expansion en caoutchouc | Composé de matériaux composites en caoutchouc et en fibre de caoutchouc, de brides en acier, de manches et de matériaux isolants, il est principalement utilisé pour des connexions flexibles entre divers ventilateurs et conduits.Ses fonctions comprennent l'absorption des chocsIl est un accessoire idéal pour l'absorption des chocs, la réduction du bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit.élimination de la fumée et de la poussière dans le domaine de la protection de l'environnement. |
| Joints de dilatation du tissu | Le joint d'expansion du tissu est principalement constitué de tissu en fibres, de caoutchouc et d'autres matériaux résistants aux températures élevées.Les joints d'expansion du tissu peuvent compenser les, produits latéraux et angulaires, avec des caractéristiques telles que l'absence de poussée, la conception simplifiée du support, la résistance à la corrosion, la résistance aux températures élevées, la réduction du bruit, la réduction des vibrations,et autres.Il est particulièrement approprié pour les tuyaux de soufflage à chaud et les tuyaux de fumée et de poussière de la centrale électriqueLe tissu en fibres du compensateur non métallique et le coton isolant lui-même ont les fonctions d'absorption acoustique et d'isolation des vibrations.Par conséquent, ils peuvent réduire efficacement le bruit et les vibrations de la chaudièreLa structure est simple, le poids léger et l'entretien facile. |
Acier inoxydable super austénitique:
Acier inoxydable duplex:2205 Acier à double phase(S31803)
Acier allié à base de nickel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
L'alliage de Hastelloy C-276/C-22/X,MONEL400/K500 est utilisé pour la fabrication de l'alliage.
Nickel pur:N4,N6 ((Ni200,Ni201)
Plaque de titane pour l'estampage:GR1,GR2,TA1,TA2
Acier inoxydable austénitique:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2Joints de dilatation non métalliques
Les compensateurs non métalliques englobent divers types, y compris les joints d'expansion cylindriques, composés, angulaires et carrés.

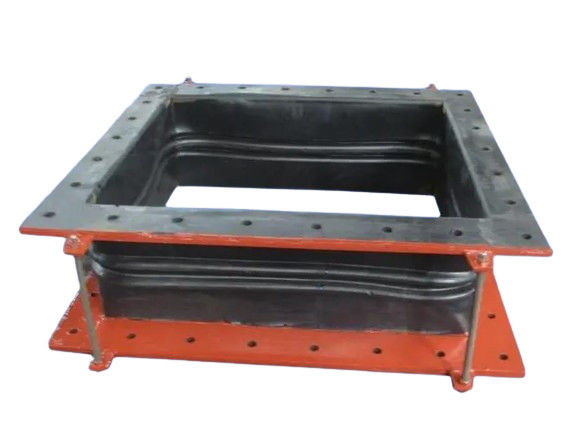

Les compensateurs non métalliques rectangulaires, principalement utilisés dans les conduits de fumée des centrales électriques, servent à absorber le déplacement thermique et les chocs.
|
Longueur du segment de compensation ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Volume de la compensation (nm)
|
Déplacement axial (x/m) | - 30 ans | - 50 ans. | - 75 ans. | - 85 ans. | -105 | - 125 ans | - 130 | - 140 | -165 | - 175 ans | -195 | - 205. - Je vous en prie. | -25 | - 240 |
| +15 | + 20 | + 30 | +36 | +45 | +45 | + 50 | +55 | +58 | + 62 | + 66 | + 70 | + 74 | + 80 | ||
| Déplacement latéral (y/m) | ± 10 | ± 15 | ± 25 | ± 30 | ± 45 | ± 50 | ± 60 | ± 68 | ± 7o | ± 73 | ± 75 | ± 80 | ± 85 | ± 90 | |
| Température de fonctionnement (t°C) | a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
| Précipitation de fonctionnement P ((Kpa) | ±10~±300, si l'utilisateur le souhaite, la pression au-delà de la plage peut être conçue séparément. | ||||||||||||||
| Taux de débit | a ̇ b | v=8 ¢15 | |||||||||||||
| c ̊d | v=8 ̇20 | ||||||||||||||
Le conduit d'échappement d'une turbine à gaz
Système de désulfuration
Les conduits de fumée et les systèmes d'échappement des différentes industries
Chaudières à charbon, chaudières à lit sulfurisé en circulation
Tubes de combustion des chaudières à chaleur résiduelle
3- Compensateur/joint d'expansion rond non métallique
Les compensateurs/joints d'expansion circulaires non métalliques offrent plusieurs avantages clés:
