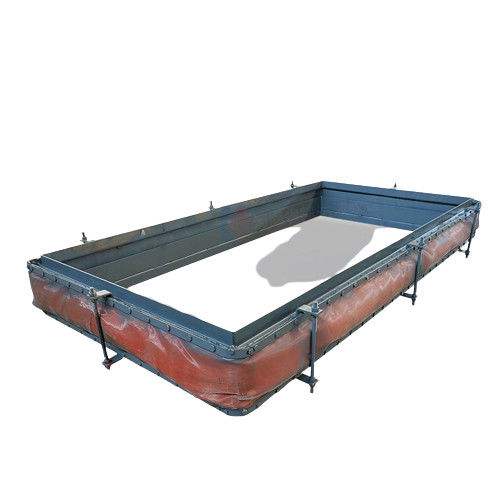

Joints d'expansion rectangulaires non métalliques résistants aux températures élevées pour conduits de fumée et d'air

1. Joints de dilatation (compensateurs)

• Introduction au projet

Les joints d'expansion sont communément appelés compensateurs. Ils sont constitués d'un ou de plusieurs soufflets (un composant élastique) comme corps de travail principal, ainsi que de connecteurs aux deux extrémités, de supports, de brides,conduits, et autres accessoires.Les joints de dilatation sont des structures flexibles installées sur les coques des navires ou des pipelines pour compenser les contraintes supplémentaires causées par les différences de température et les vibrations mécaniquesEn utilisant l'expansion et la contraction efficaces des soufflets, ils compensent les changements dimensionnels dans les pipelines, les conduits, les navires et ainsi de suite,qui sont causés par l'expansion et la contraction thermiques, ou compenser les déplacements axiaux, latéraux et angulaires des conduites, des conduites, des récipients, etc. Ils peuvent également être utilisés pour la réduction du bruit et des vibrations et les systèmes d'alimentation en chaleur.Afin d'éviter la déformation ou les dommages aux conduites de chauffage causés par l'expansion thermique ou le stress thermique lors du chauffage des conduites de chauffage, des compensateurs doivent être installés sur les pipelines pour compenser l'expansion thermique des pipelines,en réduisant ainsi la contrainte sur les parois des conduites et les forces exercées sur les vannes ou les structures de support.

Comme les joints de dilatation sont des composants compensateurs élastiques capables de se dilater et de se contracter librement, ils présentent les avantages d'un fonctionnement fiable, de bonnes performances et d'une structure compacte, entre autres.Ils sont donc largement utilisés dans des départements tels que l'ingénierie chimique.Il existe différentes formes de joints d'expansion utilisés sur les navires, le joint d'expansion en U étant le plus largement utilisé en termes de forme de souffle,suivie de joints en forme de Ω et en forme de CEn ce qui concerne les joints d'expansion utilisés sur les pipelines, ils sont classés selon la compensation structurelle en joints d'expansion universels, joints d'expansion à pression équilibrée, joints d'expansion à charnière,et articulation d'expansion de cardan.

• Classification

• Matériaux spéciaux

Acier inoxydable super austénitique:

Acier inoxydable duplex:2205 Acier à double phase(S31803)

Acier allié à base de nickel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750

L'alliage de Hastelloy C-276/C-22/X,MONEL400/K500 est utilisé pour la fabrication de l'alliage.

Nickel pur:N4,N6 ((Ni200,Ni201)

Plaque de titane pour l'estampage:GR1,GR2,TA1,TA2

Acier inoxydable austénitique:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2Joints de dilatation non métalliques

Types et applications des compensateurs non métalliques:

Les compensateurs non métalliques, composants essentiels dans divers milieux industriels, peuvent être largement classés en quatre types: cylindriques droits, composés, angulaires,avec une résistance maximale à l'usure inférieure ou égale à 50 W.

Les joints d'expansion cylindriques non métalliques offrent une solution simple mais efficace pour absorber le déplacement thermique et réduire la contrainte dans les systèmes de tuyauterie.

Les joints d'expansion non métalliques composés sont conçus pour gérer des motifs de déplacement plus complexes, souvent trouvés dans des pipelines incurvés ou de forme irrégulière.

Les joints d'expansion angulaires non métalliques sont spécialement conçus pour s'adapter aux mouvements angulaires, ce qui les rend idéaux pour les applications où les systèmes de tuyauterie subissent des changements de direction.

Les joints d'expansion non métalliques carrés conviennent aux conduits et tuyaux de forme carrée, ce qui permet une compensation efficace du déplacement thermique.

Parmi ces types, les compensateurs non métalliques rectangulaires jouent un rôle essentiel dans les conduits de combustion des centrales électriques.assurer le bon fonctionnement et l'efficacité du système de combustionLes compensateurs rectangulaires sont disponibles en différents types de connexion, y compris les connexions de brides et les connexions de buses, ce qui permet une flexibilité d'installation et d'intégration dans les systèmes existants.

• Les types structurels courants de compensateurs non métalliques (joints de dilatation non métalliques) comprennent les six suivants:

• Paramètres techniques des compensateurs non métalliques (joints de dilatation non métalliques):

• Plage deCompensateurs non métalliques (joints de dilatation non métalliques):

Le conduit d'échappement d'une turbine à gaz

Système de désulfuration

Les conduits de fumée et les systèmes d'échappement des différentes industries

Chaudières à charbon, chaudières à lit sulfurisé en circulation

Tubes de combustion des chaudières à chaleur résiduelle

3. Compensateurs de tissus en fibres / joints de dilatation

Les compensateurs de tissus (compensateurs de tissus en fibres)/joints de dilatation présentent les caractéristiques suivantes:

Objet: Ils peuvent compenser les déplacements axiaux et angulaires, avec des caractéristiques telles que l'absence de poussée, la conception simplifiée du support, la résistance à la corrosion, la résistance aux températures élevées, la réduction du bruit,et isolation contre les vibrations, ce qui les rend particulièrement adaptés aux conduits d'air chaud et aux conduits de fumée.

Tableau des paramètres pour les compensateurs circulaires non métalliques/joints de dilatation:
