1. Joints de dilatation (compensateurs)
Les joints d'expansion sont communément appelés compensateurs. Ils sont constitués d'un ou de plusieurs soufflets (un composant élastique) comme corps de travail principal, ainsi que de connecteurs aux deux extrémités, de supports, de brides,conduits, et autres accessoires.Les joints de dilatation sont des structures flexibles installées sur les coques des navires ou des pipelines pour compenser les contraintes supplémentaires causées par les différences de température et les vibrations mécaniquesEn utilisant l'expansion et la contraction efficaces des soufflets, ils compensent les changements dimensionnels dans les pipelines, les conduits, les navires et ainsi de suite,qui sont causés par l'expansion et la contraction thermiques, ou compenser les déplacements axiaux, latéraux et angulaires des conduites, des conduites, des récipients, etc. Ils peuvent également être utilisés pour la réduction du bruit et des vibrations et les systèmes d'alimentation en chaleur.Afin d'éviter la déformation ou les dommages aux conduites de chauffage causés par l'expansion thermique ou le stress thermique lors du chauffage des conduites de chauffage, des compensateurs doivent être installés sur les pipelines pour compenser l'expansion thermique des pipelines,en réduisant ainsi la contrainte sur les parois des conduites et les forces exercées sur les vannes ou les structures de support.
Comme les joints de dilatation sont des composants compensateurs élastiques capables de se dilater et de se contracter librement, ils présentent les avantages d'un fonctionnement fiable, de bonnes performances et d'une structure compacte, entre autres.Ils sont donc largement utilisés dans des départements tels que l'ingénierie chimique.Il existe différentes formes de joints d'expansion utilisés sur les navires, le joint d'expansion en U étant le plus largement utilisé en termes de forme de souffle,suivie de joints en forme de Ω et en forme de CEn ce qui concerne les joints d'expansion utilisés sur les pipelines, ils sont classés selon la compensation structurelle en joints d'expansion universels, joints d'expansion à pression équilibrée, joints d'expansion à charnière,et articulation d'expansion de cardan.
| Titre principal |
Classification |
Définition |
|
Joints de dilatation métalliques
|
articulation de dilatation du coude
|
Le pliage du tuyau en forme de U ou autre forme, également connu sous le nom de courbes de tension, est un type de joint d'expansion qui utilise la capacité de déformation élastique de la forme pour compenser.Ses avantages sont une bonne résistance, longue durée de vie et production sur site. Les inconvénients sont la consommation d'espace, la consommation élevée d'acier et la résistance élevée au frottement.Ce type de joint d'expansion est largement utilisé dans divers tuyaux à vapeur et de longs tuyaux.
|
|
Joints de dilatation de Bellows
|
Un joint d'expansion de soufflet, fabriqué à partir de soufflets métalliques, présente des capacités d'expansion et de contraction le long de la direction axiale du pipeline, ainsi qu'un petit degré de flexion.Les barres ou les anneaux de protection aux deux extrémités empêchent le dépassement du montant admissible de compensation.Des joints d'expansion angulaires et latéraux existent également pour compenser les déformations de rotation et latérales des pipelines.Ces joints permettent d'économiser de l'espace, des avantages en matière d'économie de matériaux, de normalisation et de production de masse, mais ont une durée de vie relativement courte.la portée d'application des joints d'expansion de soufflets s'étend en raison des progrès de la technologie de production de souffletsIls peuvent être utilisés dans les systèmes de tuyauterie à une pression maximale de 6,0 MPa.
|
|
Joints d'expansion de type glissant
|
L'articulation de dilatation de type glissant comporte des manchons intérieurs et extérieurs permettant un mouvement axial, scellés avec une boîte de remplissage.
Il maintient les deux extrémités du tuyau sur le même axe pendant le fonctionnement.
Les composants comprennent des manches, des coquilles et des matériaux d'étanchéité.
Utilisé pour compenser l'expansion axiale et la rotation dans les pipelines, adapté à divers types de supports.
Offre une compensation substantielle avec une conception compacte, adaptée à l'eau chaude, à la vapeur et à la graisse.
La compensation de l'expansion thermique est obtenue en faisant glisser la pochette contre la pochette extérieure.
La coque intérieure utilise un joint dynamique auto-étanché à haute performance pour répondre aux exigences d'étanchéité des pipelines.
Incorporant un matériau d'étanchéité synthétique à haute température, résistant à la corrosion et au vieillissement.
Offre un glissement axial tout en empêchant les fuites moyennes dans une large plage de températures, y compris dans des conditions spéciales jusqu'à 350 degrés Celsius.
|
|
Joints de dilatation non métalliques
|
Joints d'expansion en caoutchouc
|
Composé de matériaux composites en caoutchouc et en fibre de caoutchouc, de brides en acier, de manches et de matériaux isolants, il est principalement utilisé pour des connexions flexibles entre divers ventilateurs et conduits.Ses fonctions comprennent l'absorption des chocsIl est un accessoire idéal pour l'absorption des chocs, la réduction du bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit.élimination de la fumée et de la poussière dans le domaine de la protection de l'environnement.
|
|

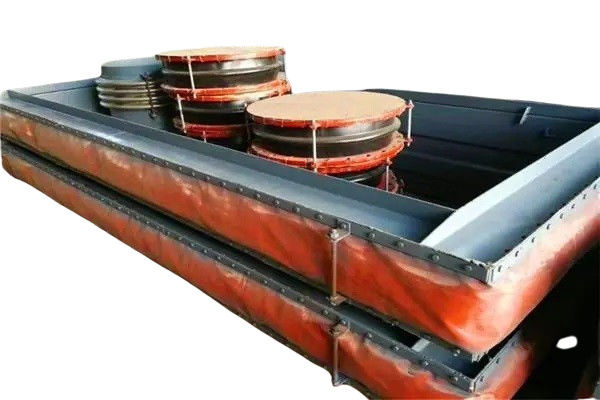

Joints de dilatation du tissu
|
Le joint d'expansion du tissu, principalement construit à partir de tissu en fibres, de caoutchouc et d'autres matériaux résistants à la chaleur, compense efficacement les vibrations et les déformations des ventilateurs et des conduits.Ses capacités s'étendent à l'axe, la compensation latérale et angulaire, offrant des avantages tels que le fonctionnement sans poussée, la conception simplifiée du support, la résistance à la corrosion et à la chaleur, la réduction du bruit et des vibrations.Il est idéal pour une utilisation dans les tuyaux de soufflage à chaud et les conduites de fumée et de poussière dans les centrales électriquesLe tissu en fibres et le coton isolant à l'intérieur du compensateur non métallique contribuent davantage à l'absorption du son et à l'isolation des vibrations, réduisant considérablement le bruit et les vibrations dans les chaudières.les ventilateursCette conception est simple, légère et facile à entretenir.
|
Acier inoxydable super austénitique: 254SMO, 904L, AL6XN
- Ces alliages présentent une résistance élevée à la corrosion, en particulier dans des environnements difficiles contenant des ions chlorure.Ils sont souvent utilisés dans des applications nécessitant une excellente résistance à la corrosion et une résistance élevée.
Acier inoxydable duplex: 2205 acier à double phase (S31803)
- Les aciers inoxydables duplex offrent une combinaison de résistance élevée et d'excellente résistance à la corrosion.Ils sont couramment utilisés dans les applications nécessitant une résistance à la corrosion par contrainte, à la fissuration et à la corrosion par creusement..
Acier allié à base de nickel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- Les aciers alliés à base de nickel offrent une résistance à haute température et une résistance à la corrosion exceptionnelles.et turbines à gaz.
Alliage Hastelloy: C-276/C-22/X, MONEL400/K500
- Les alliages Hastelloy présentent une résistance exceptionnelle à un large éventail d'environnements corrosifs, y compris les acides oxydants et réducteurs et les environnements gazeux à haute température.Les alliages MONEL offrent une excellente résistance à la corrosion et à l'érosion dans les milieux marins et chimiques.
Nickel pur: N4, N6 (Ni200, Ni201)
- Le nickel pur présente une résistance élevée à la corrosion et à l'oxydation à températures élevées.
Plaque de titane pour l'estampage: GR1, GR2, TA1, TA2
- Les plaques de titane sont connues pour leur rapport résistance/poids élevé, leur excellente résistance à la corrosion et leur biocompatibilité.et les applications médicales.
Acier inoxydable austénitique: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Les aciers inoxydables austénitiques sont non magnétiques et offrent une excellente résistance à la corrosion, une bonne formabilité et une bonne soudabilité.traitement chimique, et les dispositifs médicaux.
2Joints de dilatation non métalliques
- Compensateurs non métalliques/types de joints de dilatation
Les compensateurs non métalliques peuvent être divisés en types suivants: joints de dilatation non métalliques cylindriques droits, joints de dilatation non métalliques composés, joints de dilatation non métalliques angulaires,avec une résistance maximale à l'usure inférieure ou égale à 50 W.
Les compensateurs non métalliques rectangulaires sont principalement utilisés dans les conduits de fumée des centrales électriques pour absorber le déplacement thermique et/ou l'absorption des chocs.Les types de connexion pour les compensateurs non métalliques rectangulaires comprennent la connexion par bride et la connexion par buse..
- Les types structurels courants de compensateurs non métalliques (joints de dilatation non métalliques) comprennent les six suivants:
- Paramètres techniques des compensateurs non métalliques (joints de dilatation non métalliques):
|
Longueur du segment de compensation ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume de la compensation (nm)
|
Déplacement axial (x/m)
|
- 30 ans |
- 50 ans. |
- 75 ans. |
- 85 ans. |
-105 |
- 125 ans |
- 130 |
- 140 |
-165 |
- 175 ans |
-195 |
- 205. - Je vous en prie. |
-25 |
- 240 |
| +15 |
+ 20 |
+ 30 |
+36 |
+45 |
+45 |
+ 50 |
+55 |
+58 |
+ 62 |
+ 66 |
+ 70 |
+ 74 |
+ 80 |
|
Déplacement latéral (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
± 73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Température de fonctionnement (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Précipitation de fonctionnement P ((Kpa)
|
±10~±300, si l'utilisateur le souhaite, la pression au-delà de la plage peut être conçue séparément.
|
|
Taux de débit
|
a ̇ b |
v=8 ¢15 |
| c ̊d |
v=8 ̇20 |
- Plage deCompensateurs non métalliques (joints de dilatation non métalliques):
Le conduit d'échappement d'une turbine à gaz
Système de désulfuration
Les conduits de fumée et les systèmes d'échappement des différentes industries
Chaudières à charbon, chaudières à lit sulfurisé en circulation
Tubes de combustion des chaudières à chaleur résiduelle
3- Compensateur/joint d'expansion rond non métallique
Les compensateurs/joints d'expansion circulaires non métalliques offrent plusieurs avantages clés:
1Compensation d'expansion thermique: Ils peuvent compenser dans plusieurs directions, offrant une flexibilité supérieure par rapport aux compensateurs métalliques, qui offrent généralement une compensation à un axe.
2Compensation des erreurs d'alignement: Les compensateurs de fibre éliminent efficacement les problèmes de désalignement résultant d'erreurs de système lors des connexions de pipeline.
3Réduction du bruit et isolation des vibrations:Les propriétés inhérentes d'absorption sonore et d'isolation des vibrations du tissu en fibre et du coton isolant réduisent le bruit et les vibrations dans les systèmes tels que les chaudières et les ventilateurs.
4Aucune poussée inverse: avec le tissu en fibre comme matériau principal, il n'y a pas de transmission de force, simplifiant la conception et évitant le besoin de grands supports, économisant sur les matériaux et la main-d'œuvre.
5- Résistance à haute température et à la corrosion: certains fluoplastiques et silicones offrent une excellente résistance aux températures élevées et à la corrosion.
6- Des performances d'étanchéité fiables: les compensateurs à fibre assurent un fonctionnement sans fuite avec un système de production et d'assemblage complet.
7. Structure légère, simple, installation et maintenance faciles: Leur structure légère et simple les rendent pratiques à installer et à entretenir.
8- Coût-efficacité: ils sont au prix de 1/2 à 1/5 des compensateurs métalliques importés, offrant de bons effets d'amortissement et une longue durée de vie.Les grandes brides sans joints réduisent les coûts et permettent une installation directe.
