Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
Détails du produit
Lieu d'origine: Chine
Nom de marque: HNEENERGY
Certification: ASME, ANSI, DIN, JIS,ISO etc.
Numéro de modèle: joint de dilatation en caoutchouc
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: cas en bois ou palettes ou selon les exigences des clients
Délai de livraison: 7 à 30 jours
Conditions de paiement: L/C, T/T, Western Union, MoneyGram, L/C, T/T, Western Union, MoneyGram, L/C, T/T, L/C, T/C, L/C, T/C
Capacité d'approvisionnement: 30000 morceaux par mois
Température: |
-200 à 70 °C |
La température instantanée: |
peut atteindre 115°C |
la température de fonctionnement: |
70°C à 115°C |
Diamètre: |
plus de 200 |
Pression de travail: |
plus de 1,5 MPa |
Température: |
-200 à 70 °C |
La température instantanée: |
peut atteindre 115°C |
la température de fonctionnement: |
70°C à 115°C |
Diamètre: |
plus de 200 |
Pression de travail: |
plus de 1,5 MPa |

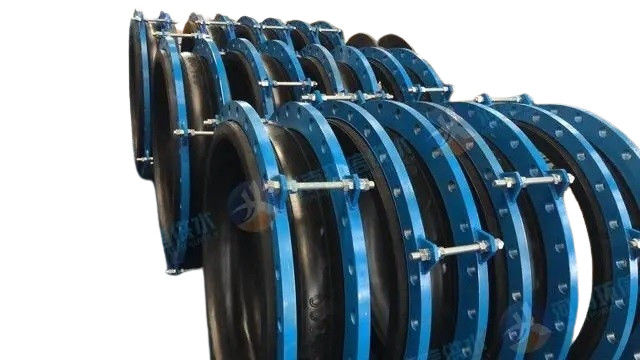

Unité d'expansion en caoutchouc à bille unique en acier inoxydable 304
1. Joints de dilatation (compensateurs)
Les joints d'expansion, également appelés compensateurs, sont des composants intégraux composés d'un ou plusieurs soufflets, connecteurs, supports, brides et conduits.Ils sont installés dans des structures flexibles telles que des coques de récipients ou des pipelines pour contrer les contraintes supplémentaires induites par les fluctuations de température et les vibrations mécaniquesEn exploitant l'expansion et la contraction des soufflets, ils permettent de s'adapter aux changements dimensionnels des conduites, des conduits, des récipients, etc., causés par des variations thermiques ou de compenser les variations axiales, latérales, de la surface et de l'air.,Ils servent également à réduire le bruit et les vibrations et à soutenir les systèmes de chauffage.
Afin d'éviter la déformation ou les dommages aux conduites de chauffage dus à l'expansion thermique ou au stress thermique, les compensateurs sont essentiels pour compenser l'expansion thermique.en atténuant les contraintes sur les parois des conduites et les forces sur les vannes ou les structures de soutienConnus pour leurs propriétés élastiques permettant une libre expansion et contraction, les joints d'expansion offrent fiabilité, haute performance et compacité.les rendant répandues dans le génie chimique, la métallurgie, l'énergie nucléaire et autres domaines similaires.
Les joints d'expansion sont de différentes formes. Dans les récipients, les joints d'expansion en forme de U sont prédominants, suivis des joints en forme d' Ω et en forme de C. Sur les pipelines, les joints en forme de U sont les plus utilisés.Ils sont classés par compensation structurelle en catégories universelles., des joints d'expansion à charnière et à cardan.
| Titre principal | Classification | Définition |
| Joints de dilatation métalliques | Extension de l' articulation du coude | Le pliage du tuyau en forme de U ou autre forme, également connu sous le nom de courbes de tension, est un type de joint d'expansion qui utilise la capacité de déformation élastique de la forme pour compenser.Ses avantages sont une bonne résistance, longue durée de vie et production sur site. Les inconvénients sont la consommation d'espace, la consommation élevée d'acier et la résistance élevée au frottement.Ce type de joint d'expansion est largement utilisé dans divers tuyaux à vapeur et de longs tuyaux. |
|
Joints de dilatation de Bellows
|
Pour éviter de dépasser les limites de compensation admissibles, les conduites doivent être équipées d'un joint à expansion de souffle, fabriqué à partir de souffles métalliques, qui facilite l'expansion et la contraction axiales des conduites, permettant ainsi une légère flexion.des barres ou des anneaux de protection sont fixés aux deux extrémités du souffletEn outre, les joints d'expansion angulaires et latéraux servent à rectifier les déformations de rotation et latérales dans les pipelines. Ces joints d'expansion offrent une efficacité de l'espace et des matériaux, ainsi qu'une normalisation simplifiée et une production en série.Principalement utilisés dans les pipelines courts à basse température et pressionAujourd'hui, les joints de dilatation des soufflets peuvent résister à des pressions allant jusqu'à 6,0 MPa dans les systèmes de tuyauterie. |
|
| Joints d'expansion de type glissant | L'articulation de dilatation de type glissant se compose de manches intérieures et extérieures capables de mouvement axial relatif. L'espace entre les manches intérieure et extérieure est scellé avec une boîte de remplissage.maintenir les deux extrémités des tuyaux sur le même axeLe produit se compose principalement de coques (tubes de noyau), de coques, de matériaux d'étanchéité, etc. Il est utilisé pour compenser l'expansion axiale et la rotation axiale par angle arbitraire des pipelines.Il présente les caractéristiques d'un volume réduit et d'un montant de compensation élevé.En faisant glisser le manchon contre le manchon extérieur, il peut compenser l'expansion thermique.La coque intérieure du joint d'expansion de type glissant est reliée au pipeline et adopte le principe et la structure d'un joint dynamique auto-étanché à haute performanceIl peut glisser librement à l'intérieur de la coque avec l'expansion et la contraction du pipeline, et peut répondre aux exigences d'étanchéité de n'importe quel pipeline.Un type d'étanchéité avec un nouveau matériau synthétique est utilisé entre la coque et la pochette intérieure, qui peut résister à des températures élevées, possède une résistance à la corrosion et une résistance au vieillissement, avec une plage de température applicable de -40 à 150 degrés Celsius,et jusqu'à 350 degrés Celsius dans des circonstances particulièresIl peut non seulement assurer le glissement axial, mais également empêcher la fuite du milieu à l'intérieur du tuyau. | |
| Joints de dilatation non métalliques | Joints d'expansion en caoutchouc | Composé de matériaux composites en caoutchouc et en fibre de caoutchouc, de brides en acier, de manches et de matériaux isolants, il est principalement utilisé pour des connexions flexibles entre divers ventilateurs et conduits.Ses fonctions comprennent l'absorption des chocsIl est un accessoire idéal pour l'absorption des chocs, la réduction du bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit.élimination de la fumée et de la poussière dans le domaine de la protection de l'environnement. |
| Joints de dilatation du tissu | Le joint d'expansion du tissu est principalement constitué de tissu en fibres, de caoutchouc et d'autres matériaux résistants aux températures élevées.Les joints d'expansion du tissu peuvent compenser les, produits latéraux et angulaires, avec des caractéristiques telles que l'absence de poussée, la conception simplifiée du support, la résistance à la corrosion, la résistance aux températures élevées, la réduction du bruit, la réduction des vibrations,et autres.Il est particulièrement approprié pour les tuyaux de soufflage à chaud et les tuyaux de fumée et de poussière de la centrale électriqueLe tissu en fibres du compensateur non métallique et le coton isolant lui-même ont les fonctions d'absorption acoustique et d'isolation des vibrations.Par conséquent, ils peuvent réduire efficacement le bruit et les vibrations de la chaudièreLa structure est simple, le poids léger et l'entretien facile. |
Acier inoxydable super austénitique:
Acier inoxydable duplex:2205 Acier à double phase(S31803)
Acier allié à base de nickel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
L'alliage de Hastelloy C-276/C-22/X,MONEL400/K500 est utilisé pour la fabrication de l'alliage.
Nickel pur:N4,N6 ((Ni200,Ni201)
Plaque de titane pour l'estampage:GR1,GR2,TA1,TA2
Acier inoxydable austénitique:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
Je suis désolée.
2. Joints de dilatation en caoutchouc
Les joints d'expansion en caoutchouc présentent généralement des éléments de compensation de forme d'onde lisses, complétés par des brides en caoutchouc aux deux extrémités et des brides en métal.les brides métalliques sont couramment utiliséesLa surface de l'élément de compensation est constituée de caoutchouc, avec une couche intérieure composée de plusieurs couches de fibres renforcées ou de bandes d'acier entrelacées avec un renforcement de fil.Ces couches renforcées s'étendent aux brides en caoutchouc aux deux extrémités, avec un solide squelette en fil d'acier logé à l'intérieur des brides.
Les joints d'expansion en caoutchouc offrent notamment des capacités de compensation de déplacement substantielles, permettant des déplacements axiaux, latéraux et angulaires.et certaines propriétés résistantes à la corrosionAvec des caractéristiques telles que la résistance à haute pression, l'élasticité, la grande capacité de déplacement, l'atténuation efficace des vibrations et du bruit, et l'installation simple,ils trouvent une large application dans l'approvisionnement en eau et le drainage, climatisation, protection contre les incendies, compresseur, papeterie, pharmaceutique, marine, pompe et système de tuyauterie de ventilateur.
Instructions de sélection
Les joints en caoutchouc sont généralement adaptés à des températures allant de -20°C à 70°C, avec la capacité de résister à des températures instantanées allant jusqu'à 115°C et de fonctionner dans une plage de 70°C à 115°C.Dans les scénarios où les joints en caoutchouc reliés à une bride sont soumis à des pressions et à des températures de travail élevées (dont le diamètre dépasse 200 et les températures dépassent 70 °C), lorsque les pressions de fonctionnement dépassent 1,5 MPa), il est conseillé d'opter pour des joints en caoutchouc à brides équipés de dispositifs limitants.
Lors de l'installation des joints en caoutchouc reliés à une bride, veiller à ce que les boulons reliant les brides soient filetés de l'intérieur de la bride vers les deux extrémités,d'une hauteur n'excédant pas 10 mm- Resserrez les boulons en diagonale par étape.
Dans le cas des joints en caoutchouc reliés par des pivotements d'union, il est impératif de ne pas échanger les pivotements d'union aux deux extrémités pendant l'installation pour éviter les fuites ou les dommages du produit.
Les joints d'expansion en caoutchouc ont des performances, une fiabilité et une durée de vie extrêmement élevées, améliorant ainsi la sécurité des usines et l'intégrité mécanique des équipements.En insérant des produits spécialement conçus dans des systèmes de tuyauterie rigides, les joints d'expansion en caoutchouc peuvent: réduire le déplacement/améliorer la stabilité thermique/réduire les changements thermiques, les contraintes de charge, les fluctuations de pression de la pompe,déformation du système causée par l'usure des sédiments/réduction du bruit mécanique/compensation de la centrifugation/élimination de l'électrolyse entre différents métaux.
