Mettre en évidence:
joints de dilatation non métalliques en peau de silicone
, dn200-6000 compensateurs de tissus
, dn200-6000 joint de dilatation non métallique
1. Joints de dilatation
Les joints d'expansion, également appelés compensateurs, sont dotés d'une conception flexible qui comprend un ou plusieurs soufflets (composants élastiques), connecteurs, supports, brides, conduits et autres accessoires.Installés sur des coques de récipients ou des conduites, ces structures visent à atténuer les contraintes supplémentaires résultant des variations de température et des vibrations mécaniques.Ils compensent les changements dimensionnels dans les pipelinesIls s'ajustent également aux déplacements axiaux, latéraux et angulaires,fournissant une solution de réduction du bruit et des vibrations dans les systèmes de chauffage.
Pour éviter que les conduites de chauffage ne se déforment ou ne soient endommagées par l'expansion thermique et le stress thermique, des compensateurs sont essentiels.ils réduisent au minimum les contraintes sur les parois des pipelines et réduisent les forces agissant sur les vannes ou les structures de support.
En raison de leur nature élastique et de leur capacité à s'étendre et à se contracter librement, les joints d'expansion offrent un fonctionnement fiable, d'excellentes performances et une structure compacte.Ils sont largement utilisés dans diverses industries.Le joint d'expansion en forme de U est le joint d'expansion de récipient le plus couramment utilisé, suivi des joints en forme de Ω et en forme de C.Les joints d'extension de pipeline sont classés selon la compensation structurelle, tels que les joints universels, équilibrés par pression, à charnière et à expansion par cardan.
| Titre principal |
Classification |
Définition |
|
Joints de dilatation métalliques
|
articulation de dilatation du coude
|
les courbes de tension, où les tuyaux sont en forme de U ou d'autres configurations,fonctionne comme un type de joint d'expansion qui exploite les propriétés de déformation élastique de la forme pour compenser les changements dimensionnelsLeur avantage réside dans leur excellente résistance, leur longue durée de vie et leur capacité à être fabriqués sur place.et possèdent une résistance à la friction plus élevéeMalgré ces inconvénients, les courbes de tension sont largement utilisées dans divers tuyaux de vapeur et systèmes de pipelines longs.
|
|
Joints de dilatation de Bellows
|
Un joint d'expansion de soufflet, fabriqué à partir de soufflets métalliques, offre à la fois une expansion et une contraction axiales le long du pipeline, ainsi que des capacités de flexion limitées.Pour empêcher le dépassement de la limite de compensation admissible, des barres de protection ou des anneaux sont installés aux deux extrémités des soufflets, tandis que des supports de guidage sont installés aux extrémités des conduites reliées.des joints d'expansion angulaire et latérale sont disponibles pour compenser les déformations de rotation et latérales dans les pipelines.
Les avantages de ces joints d'expansion comprennent l'efficacité de l'espace, la conservation des matériaux, la facilité de normalisation et les capacités de production de masse.une durée de vie relativement courte est un inconvénientEn général, les joints d'expansion des soufflets sont utilisés dans des conduites courtes à basse température et à basse pression.le champ d'application de ce type de joint de dilatation s'élargitÀ l'heure actuelle, les joints d'expansion de souffle peuvent être utilisés dans les systèmes de tuyauterie avec une pression maximale de 6,0 MPa.
|
|
Joints d'expansion de type glissant
|
Le joint d'expansion de type glissant est un dispositif polyvalent qui utilise des manchons intérieurs et extérieurs capables de mouvement axial relatif pour compenser l'expansion thermique et la rotation axiale dans les pipelines.L' espace entre les manches est scellé avec une boîte de remplissage, assurant que les deux extrémités des tuyaux se déplacent sur le même axe pendant le fonctionnement.
Les composants clés de ce joint d'expansion comprennent des manchons (tubes de base), des coquilles et des matériaux d'étanchéité.offrant un petit volume avec un montant de compensation élevéLa coque intérieure glisse contre la coque extérieure pour compenser l'expansion thermique, tout en conservant un joint dynamique autocollant de haute performance.
L'étanchéité entre la coque et la pochette intérieure utilise un nouveau matériau synthétique qui peut résister à des températures élevées, résister à la corrosion et au vieillissement.Ce matériau a une plage de température de -40 à 150 degrés CelsiusCette fonction garantit non seulement le glissement axial, mais empêche également la fuite du milieu à l'intérieur du tuyau.
Dans l'ensemble, le joint d'expansion de type glissant offre une solution fiable et efficace pour compenser l'expansion thermique et la rotation axiale dans les pipelines,tout en maintenant un joint sécurisé et en prolongant la durée de vie du système.
|
|
Joints de dilatation non métalliques
|
Joints d'expansion en caoutchouc
|
Composé de matériaux composites en caoutchouc et en fibre de caoutchouc, de brides en acier, de manches et de matériaux isolants, il est principalement utilisé pour des connexions flexibles entre divers ventilateurs et conduits.Ses fonctions comprennent l'absorption des chocsIl est un accessoire idéal pour l'absorption des chocs, la réduction du bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit, la protection contre le bruit.élimination de la fumée et de la poussière dans le domaine de la protection de l'environnement.
|
|
Joints de dilatation du tissu
|
Le joint d'expansion du tissu est principalement constitué de tissu en fibres, de caoutchouc et d'autres matériaux résistants aux températures élevées.Les joints d'expansion du tissu peuvent compenser les, produits latéraux et angulaires, avec des caractéristiques telles que l'absence de poussée, la conception simplifiée du support, la résistance à la corrosion, la résistance aux températures élevées, la réduction du bruit, la réduction des vibrations,et autres.Il est particulièrement approprié pour les tuyaux de soufflage à chaud et les tuyaux de fumée et de poussière de la centrale électriqueLe tissu en fibres du compensateur non métallique et le coton isolant lui-même ont les fonctions d'absorption acoustique et d'isolation des vibrations.Par conséquent, ils peuvent réduire efficacement le bruit et les vibrations de la chaudièreLa structure est simple, le poids léger et l'entretien facile.
|
Acier inoxydable super austénitique:
Acier inoxydable duplex:2205 Acier à double phase(S31803)
Acier allié à base de nickel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
L'alliage de Hastelloy C-276/C-22/X,MONEL400/K500 est utilisé pour la fabrication de l'alliage.
Nickel pur:N4,N6 ((Ni200,Ni201)
Plaque de titane pour l'estampage:GR1,GR2,TA1,TA2
Acier inoxydable austénitique:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2Joints de dilatation non métalliques
- Compensateurs non métalliques/types de joints de dilatation
Les compensateurs non métalliques peuvent être divisés en types suivants: joints de dilatation non métalliques cylindriques droits, joints de dilatation non métalliques composés, joints de dilatation non métalliques angulaires,avec une résistance maximale à l'usure inférieure ou égale à 50 W.

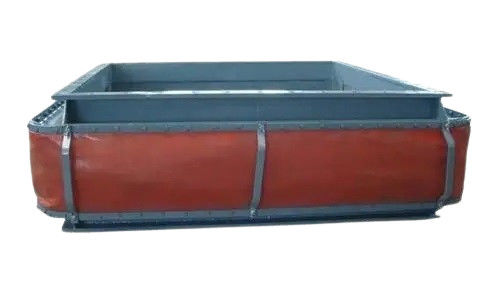

Les compensateurs non métalliques rectangulaires sont principalement utilisés dans les conduits de fumée des centrales électriques pour absorber le déplacement thermique et/ou l'absorption des chocs.Les types de connexion pour les compensateurs non métalliques rectangulaires comprennent la connexion par bride et la connexion par buse..
- Les types structurels courants de compensateurs non métalliques (joints de dilatation non métalliques) comprennent les six suivants:
- Paramètres techniques des compensateurs non métalliques (joints de dilatation non métalliques):
|
Longueur du segment de compensation ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume de la compensation (nm)
|
Déplacement axial (x/m)
|
- 30 ans |
- 50 ans. |
- 75 ans. |
- 85 ans. |
-105 |
- 125 ans |
- 130 |
- 140 |
-165 |
- 175 ans |
-195 |
- 205. - Je vous en prie. |
-25 |
- 240 |
| +15 |
+ 20 |
+ 30 |
+36 |
+45 |
+45 |
+ 50 |
+55 |
+58 |
+ 62 |
+ 66 |
+ 70 |
+ 74 |
+ 80 |
|
Déplacement latéral (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
± 73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Température de fonctionnement (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Précipitation de fonctionnement P ((Kpa)
|
±10~±300, si l'utilisateur le souhaite, la pression au-delà de la plage peut être conçue séparément.
|
|
Taux de débit
|
a ̇ b |
v=8 ¢15 |
| c ̊d |
v=8 ̇20 |
- Plage deCompensateurs non métalliques (joints de dilatation non métalliques):
Le conduit d'échappement d'une turbine à gaz
Système de désulfuration
Les conduits de fumée et les systèmes d'échappement des différentes industries
Chaudières à charbon, chaudières à lit sulfurisé en circulation
Tubes de combustion des chaudières à chaleur résiduelle
3- Compensateur/joint d'expansion rond non métallique
Les joints compensateurs/extensions circulaires non métalliques présentent les caractéristiques principales suivantes:
Compensation de l'expansion thermique: Il peut compenser dans plusieurs directions, dépassant largement les compensateurs métalliques qui ne peuvent fournir que la compensation à un seul axe.
Rémunération pourErreur de montage: En raison des erreurs inévitables du système lors des connexions de pipelines, les compensateurs de fibres éliminent efficacementdésalignement.
Réduction du bruit etVibrationIsolement: les tissus en fibre et le coton isolant possèdent par nature des fonctions d'absorption du son et d'isolation des vibrations, réduisant ainsi efficacement le bruit et les vibrations dans des systèmes tels que les chaudières et les ventilateurs.
Aucune poussée inverse: étant donné que le matériau principal est un tissu en fibres, il n'y a pas de transmission de force.et économise des matériaux de masse et de main d'œuvre.
Excellente résistance aux températures élevées et à la corrosion: les fluoroplastiques et les silicones sélectionnés présentent une excellente résistance aux températures élevées et à la corrosion.
Bonne performance d'étanchéité: avec un système de production et d'assemblage relativement complet, les compensateurs de fibres garantissent aucune fuite.
Léger, simple, facile à installer et à entretenir.
Prix inférieur à celui des compensateurs métalliques, meilleure qualité que les produits importés: le prix est de 1/2 à 1/5 des produits importés, avec de bons effets d'amortissement.
Bonne performance d'étanchéité: utilise de grandes brides sans joints, réduisant les coûts et assurant une installation directe.
Une longue durée de vie.
